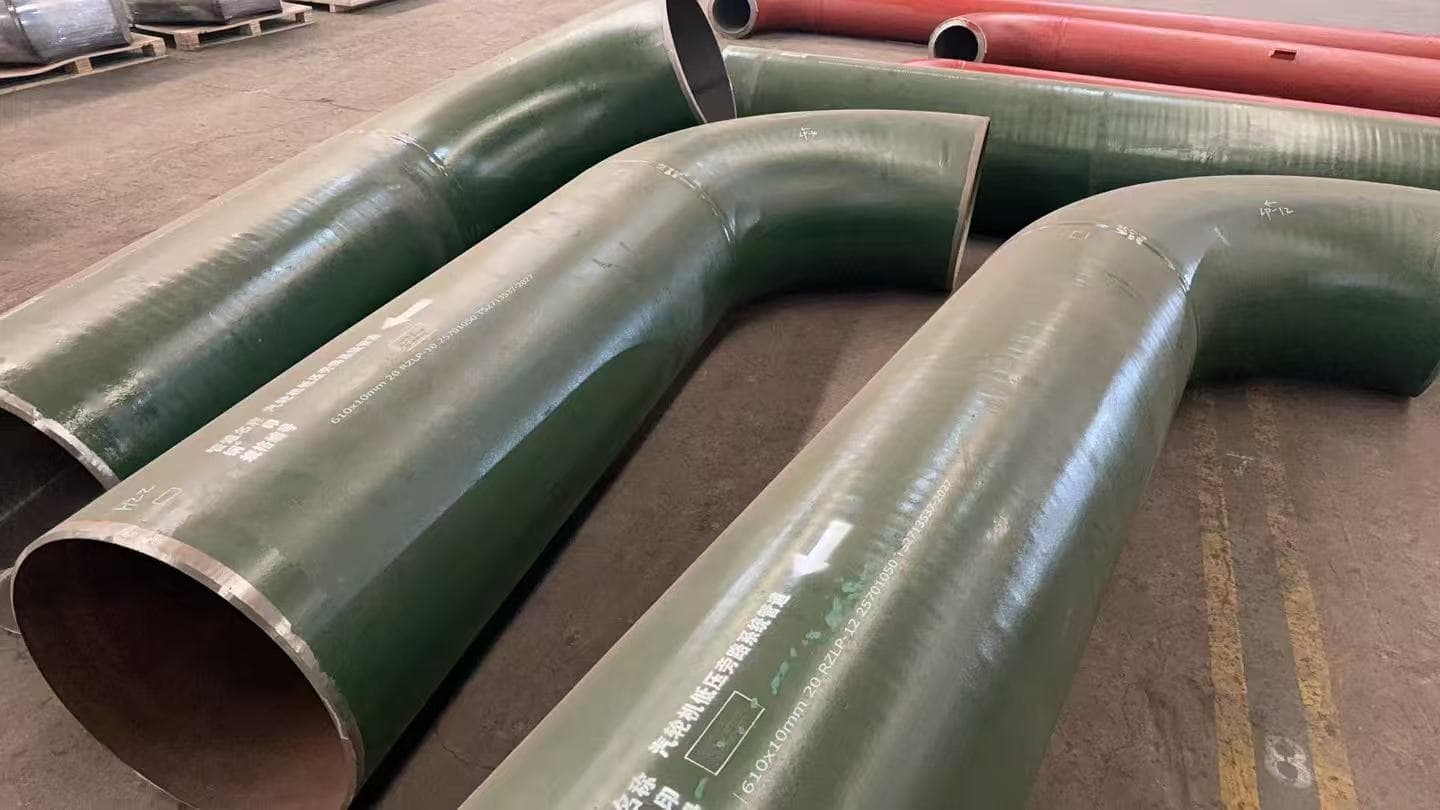

在石油化工、电力能源、海洋工程等大型工业项目中，管道系统如同人体的“血管”，承担着介质输送的核心功能。传统现场安装模式因受限于施工环境、人力效率及质量控制等因素，已难以满足现代工程对工期、成本及安全性的严苛要求。管道工厂化预制通过将管道加工从现场转移至专业化工厂，实现了标准化设计、自动化生产与模块化安装的深度融合，成为推动工业建设向高效化、智能化转型的关键技术。 一、管道工厂化预制的加工生产流程 1. 数字化设计与拆分 三维建模：利用PDMS、SP3D等软件建立管道系统三维模型，精确标注管径、壁厚、材质、弯头角度等参数，消除设计误差。 模块拆分：根据运输限制（如集装箱尺寸）和安装顺序，将整体管道系统拆分为多个预制模块，每个模块包含直管段、弯头、三通、法兰等组件。 BOM清单生成：自动导出材料清单（BOM），明确各模块所需管材、管件、阀门及紧固件规格，指导后续采购与加工。 2. 自动化下料与坡口加工 等离子/激光切割：采用数控切割机对管材进行高精度下料，切割精度达±0.5mm，切口垂直度≤1°，减少后续组对误差。 坡口自动化加工：通过坡口机对管端进行V型、U型或J型坡口处理，坡口角度偏差≤±2°，钝边高度偏差≤±1mm，确保焊接质量。 标识追溯系统：在管段表面喷印二维码或RFID标签，记录管材材质、批次、加工日期等信息，实现全生命周期追溯。 3. 智能化组对与焊接 机器人组对：利用视觉识别系统定位管段，通过机械臂自动调整组对间隙（通常控制在1-3mm），确保对口错边量≤0.1倍壁厚。 全自动焊接：采用MIG/MAG焊、TIG焊或埋弧焊工艺，配合焊接专家系统实时监测电流、电压、焊接速度等参数，焊缝一次合格率≥98%。 无损检测集成：在焊接工位旁设置超声波探伤仪或X射线检测设备，对焊缝进行100%在线检测，缺陷实时报警并自动标记。 4. 模块化组装与防腐处理 模块化装配：将焊接完成的管段与阀门、仪表、支架等附件在装配工位进行集成，通过螺栓连接或焊接固定，形成独立运输模块。 压力试验：对模块进行水压或气压试验，测试压力为设计压力的1.5倍，保压时间≥10分钟，确保无泄漏。 防腐涂装：根据介质特性选择环氧粉末、3PE或聚脲涂层，通过自动化喷涂线实现均匀覆盖，涂层厚度偏差≤±10%。 5. 包装与物流运输 模块固定：采用专用工装将模块固定在运输架或集装箱内，防止运输过程中晃动损坏。 防潮防锈：对模块接口处涂抹防锈油并包裹防潮膜，确保在潮湿环境下长期存放不腐蚀。 数字化交付：随模块提供三维模型、安装说明书、检测报告等电子文档，支持现场快速安装与验收。
