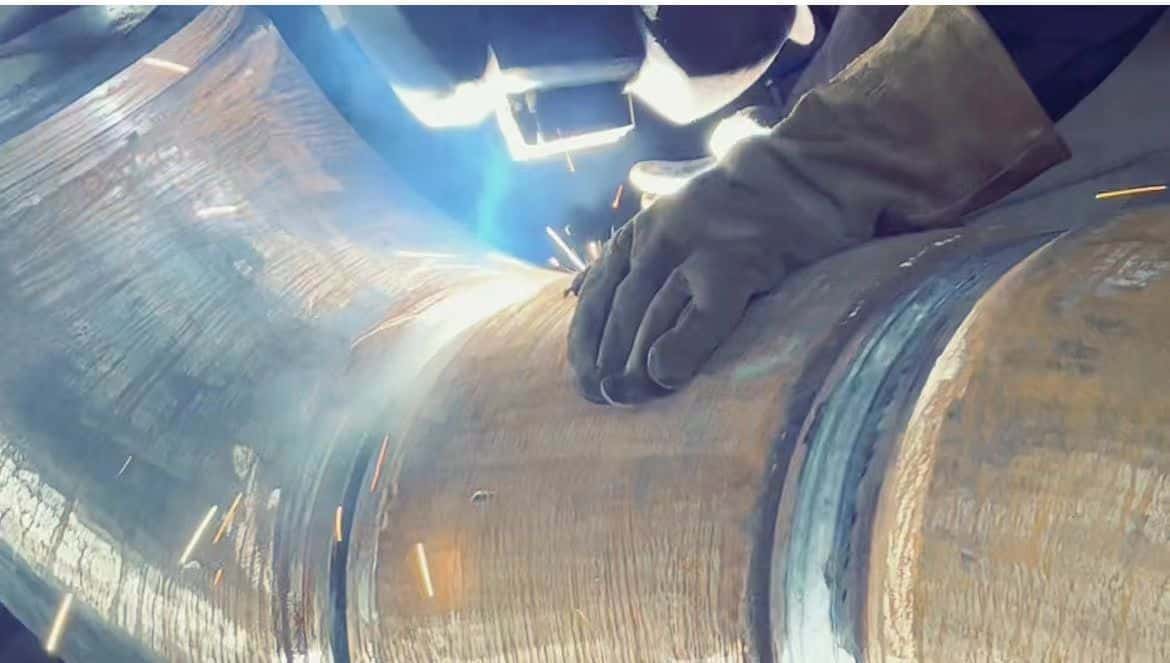

（1）、A335P91管道作为一种高级合金钢管，因其出色的高温强度、抗蠕变性、耐腐蚀性和抗氧化性能（2）、管道预制是工厂化生产的重要环节，它包括管道的切割、坡口加工、对口准备等步骤。在切割过程中，需要使用高精度的切割设备，确保管道的切口平整、无毛刺。坡口加工则采用机械加工方式，确保坡口平滑均匀，尺寸符合要求。对口准备则需要使用专用的对口卡具，确保对口内壁齐平，错口量不超过规定值。 （3）、A335P91管道的焊接需要严格控制焊接参数和热处理工艺，以确保接头的质量和性能。焊接前需要对焊口进行预热，预热温度通常在200～250℃之间，以避免冷裂纹的产生。焊接过程中需要严格控制层间温度，保持在预热温度或更高的温度。同时，对焊接输入热量的控制要求也比较高，采用较小的焊条直径、比较低的层间温度和较小的焊接线能量，可以提高冲击韧性。焊接完成后，需要进行焊后热处理，包括升温至300～350℃保温2小时的后热处理和升温至750～770℃保温一定时间的热处理，以确保焊缝的组织和性能稳定。 （4）、工厂化预制-焊接A335P91管道的质量检验与测试是确保管道质量和性能的重要环节。这包括外观检查、无损检验（如超声波探伤、磁粉探伤等）、硬度测定和光谱分析等。通过这些检验和测试，可以及时发现并处理焊缝中的缺陷，确保管道的质量和安全性。
